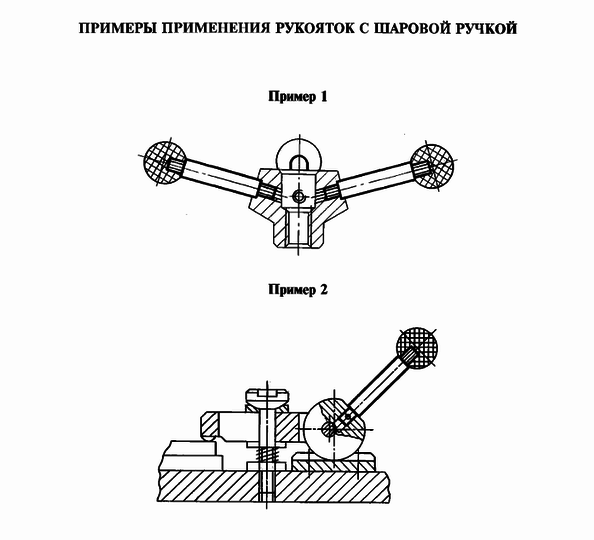

Настоящий стандарт распространяется на рукоятки с шаровой ручкой, предназначенные для станочных приспособлений.

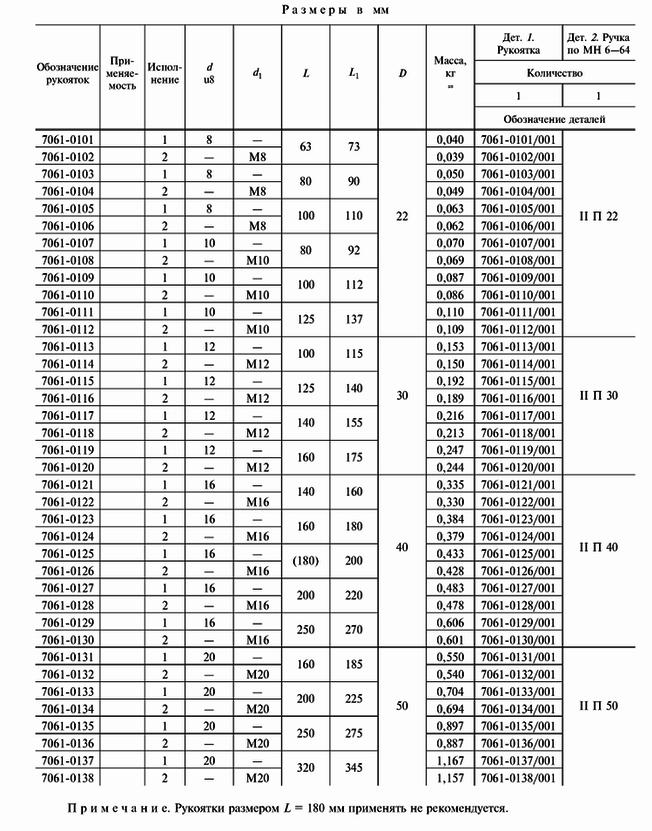

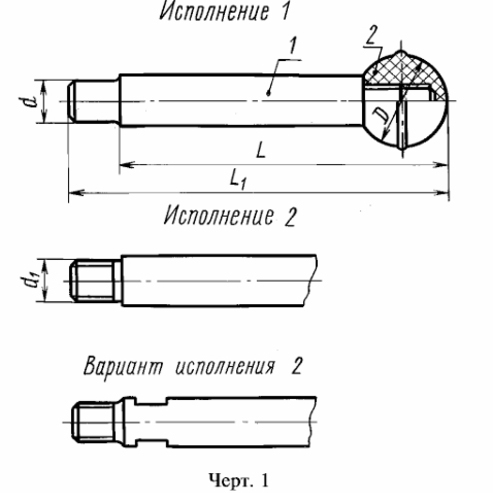

Пример условного обозначениярукоятки с шаровой ручкой исполнения 1, размерами d = 8 мм, L = 63 мм:
- Рукоятка 7061-0101 ГОСТ 8924-69
То же, рукоятки исполнения 2, размерами dx = М8, L = 63 мм:
- Рукоятка 7061-0102 ГОСТ 8924-69
То же, варианта рукоятки исполнения 2:
- Рукоятка 7061-0102 В ГОСТ 8924-69
То же, рукоятки исполнения 2 со стальной шаровой ручкой:
- Рукоятка 7061-0102 Ст. ГОСТ 8924—69
Рукоятки изготавливаются из сталей следующих марок: ст3сп5, 09Г2С, нержавеющая сталь 12Х18Н10Т AISI 304, AISI 316, по согласованию заказчика допускается изготовление из других марок стали.
Заключение:
Наша компания готова изготовить для нужд Вашего предприятия рукоятки по ГОСТ3055-69, ГОСТ8924-69 и др. в кротчайшие сроки и с наилучшим качеством. Доверьте свои проекты профессионалам — мы гарантируем точность, надежность и соблюдение всех технических требований. Свяжитесь с нами для обсуждения вашего проекта уже сегодня!
Ждем Ваших заявок!!!
Рукоятки по ГОСТ 8924-69
